Мануальная тема по ремонту. Любая нужная инструкция- приветствуется.

Перепаиваем убитый юсб ноутбука.
В интернете нужной инфы почти никакой(по определенным причинам)
Сделаю небольшой обзор на основе своего действия.

Acer Emachines E725 попал в виде еще одного "растерзанного" пользователями юсб входов.

Почему так?
Все гениально просто- пользователь ПК- сует флэш устройства в Ноутбук так как привык на персональных компьютерах, а они как вы знаете - зеркальны.
Smile
"Добивает" производитель ноутбуков, который ставит в некоторые свои модельки по одному- два юсб входа. Да еще и без наличия 1394(там бы можно было перекинуть на юсб при определенной ситуации)
В общем по делу- к данному ноутбуку весь путь разборки не снимал- мануал есть в интернете.
Для комфортной работы нам потребуется 1 отвертка+фен и паяльник и оптика для удобной работы. Ах да!- антистатические перчатки или браслет крайне рекомендованы.


Можно в принципе обойтись и без фена и оптики(что приходилось делать мне в начале такого рода работ в прошлом), но с ними всяко удобнее. Гораздо.
Итак- разбираем ноутбук(Джони-монтаж)
Biggrin



Освобождаем материнскую плату от ненужных в данное время компонентов.

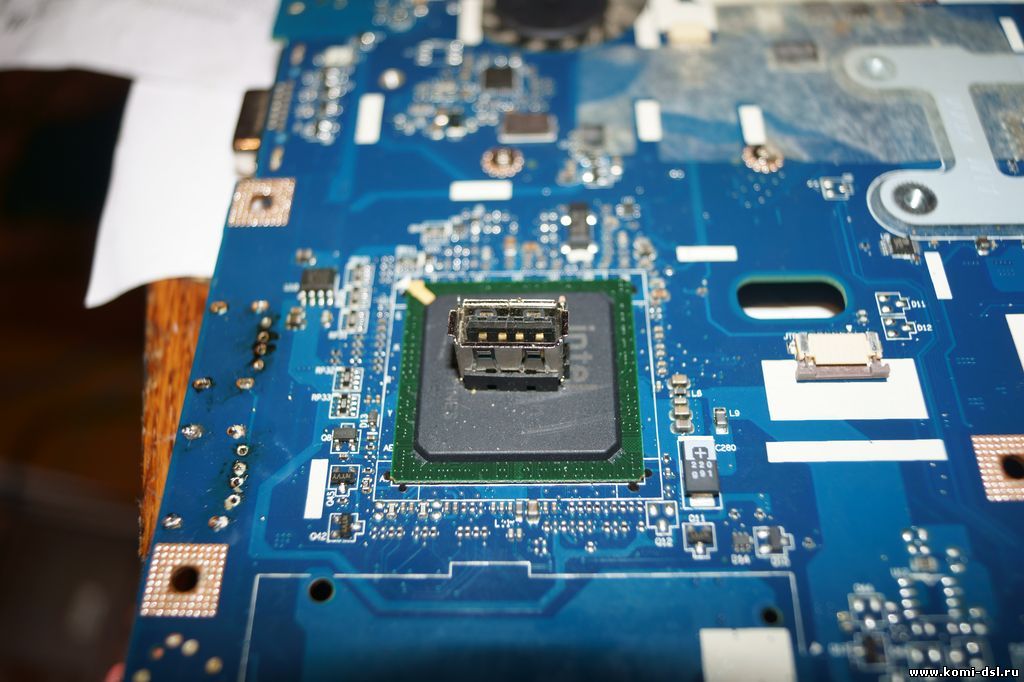

Вот он наш растерзанный блок юсб.

При условии сохранения на своих местах держателей и интерфейсных контактов можно было просто их впаять/прикрепить заново, но увы и ах - они безжалостно убиты. Надо перепаивать...

yarcev20071Дата: Понедельник, 04.02.2013, 00:08 | Сообщение # 2
Шифгретор
Группа: Администраторы
Сообщений: 10685
Награды: 13
Репутация: 16
Статус: Offline
Контактные площадки у юсб.


Это не двухножечный резистор или кондер- так просто их не выпаять, а учитывая размер ножек,сплав пайки, а главное невозможность сильного физического давления на материнскую плату ввиду возможности ее повреждения придется действовать аккуратно.

yarcev20071Дата: Понедельник, 04.02.2013, 00:33 | Сообщение # 3
Шифгретор
Группа: Администраторы
Сообщений: 10685
Награды: 13
Репутация: 16
Статус: Offline
Итак.. Первый шаг- нам надо по возможности как можно сильнее освободить контакты от пайки,- тем самым сделать их "крепеж" на плате слабее.
Для этого нам необходимо каждый контакт при помощи паяльника и кислоты(канифоль , флюс, жиры тоже пойдут, но они гораздо слабее в данной ситуации) освободить от возможно большего количества припоя.
Для извлечения припоя я использовал оловоотсос.


После предварительной обработки паяльником

Начинаем использовать фен.

Я работал на 320 градусах. Плавно, как маятник от 1 контакта к 8-му(4 - интерфейсных, 4 держателя)передвигаем фен в течении ~50 секунд ,- далее(так как нам юсбишки уже не нужны) с другой стороны материнской платы , цепляя входы плоскогубцами- начинаем их тихонько расшатывать. Warning!- без больших усилий!- иначе есть вероятность вывести материнскую плату из строя путем излома/трещины.
В итоге мы их вытащили... а так как нам они не нужны, то и плоскогубцами изгинали их как хотели.
Smile

yarcev20071Дата: Понедельник, 04.02.2013, 01:11 | Сообщение # 4
Шифгретор
Группа: Администраторы
Сообщений: 10685
Награды: 13
Репутация: 16
Статус: Offline
Далее нам потребуется , что то на замену...
В идеале- готовый юсб для ноутбуков с нужной конфигурацией крепления на материнской плате для данной модели, а они гады все разные 3_dash1 , хотя этот вариант "крепления" является классикой но и его не найти на просторах интернета в интернет магазинах. Confused
- Пойти в сервис центр и запросить нужную конфигурацию юсб разъема. В городе возможно, что то и подберут из купленных у клиентов за 2 тысячи ноутбуков, но мне в моей ситуации спрашивать у себя не логично. 3_biggrin
- Использовать готовые/купленные юсб разъемы для ПК или выпаять с залежавшейся , убитой материнки компьютера. Но тут в Но вступает зеркальность- придется переворачивать ножки и чем то заменять заглушку, которая препятствует движению юсб устройства внутрь и корректному контакту.(На первых своих испытуемых модельках как раз таки приходилось использовать юсб с ПК,- лучшее что я мог придумать в данном варианте, это пластмаска от того же юсб укрепленная при помощи холодной сварки и супер клея контактол)
- Использовать донора , который есть под рукой. У меня такой есть. При чем в принципе та же моделька- E525- оттуда и перепаивал.
Smile

Но теперь нам нужен абсолютно "здоровый" разъем, а значит и перепайка отличается.....

yarcev20071Дата: Понедельник, 04.02.2013, 01:38 | Сообщение # 5
Шифгретор
Группа: Администраторы
Сообщений: 10685
Награды: 13
Репутация: 16
Статус: Offline
Вот теперь нам понадобится оплетка.
Можно использовать медные варианты "под рукой", у меня был "готовый".



Почему там оловоотсос, а тут оплетка?
Здесь нужно по максимуму освободить разъем от олова(Там нам не нужно было "здоровое" устройство- мы его изгибали плоскогубцами, а тут нам нужен неповрежденный "девайс" для последующей пересадки), для дальнейшего извлечения- оплетка в этом случае замечательное средство("присасывает" к себе олово за счет температуры паяльника. А паяльник уже с оплетки олово взять не может. В итоге мы имеем вариант- что паяльник "высосал" , то и осталось на оплетке, а не на самом паяльнике и на контактах ввиду невозможности из за взаимодействия контактов. Проще- олово при прямом контаке все равно останется на контактных площадках.)

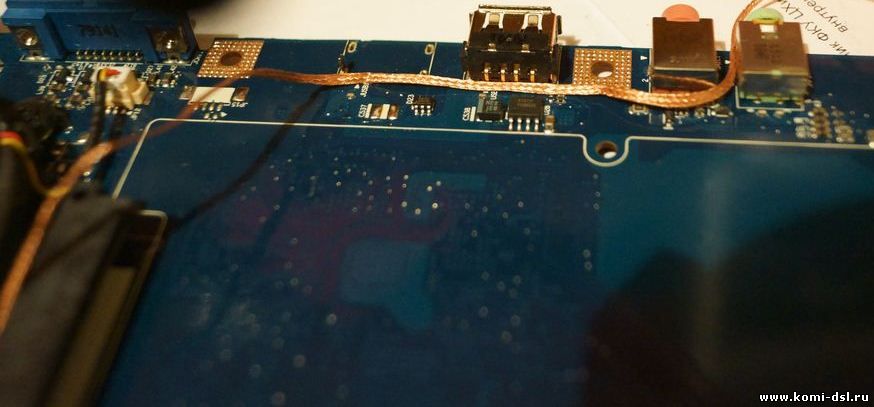

Собственно- сам процесс работы с оплеткой.


Теперь нам надо освободить от припоя другую сторону контактов юсб.
Используем ту же оплетку- наилучший вариант т.к подобраться с оловоотсосом или феном помимо того, что проблематично - можно повредить "пластмасски"



Далее при помощи фена со стороны контактной площадки прогреваем контакты, а с другой стороны осторожненько "отковыриваем" при помощи отвертки.
В моем случае фен не понадобился- все забрала оплетка,- чуток еще помог паяльником-и разъем выпаян.
(но это так повезло- обычно все равно приходится прибегать к "услугам" фена)

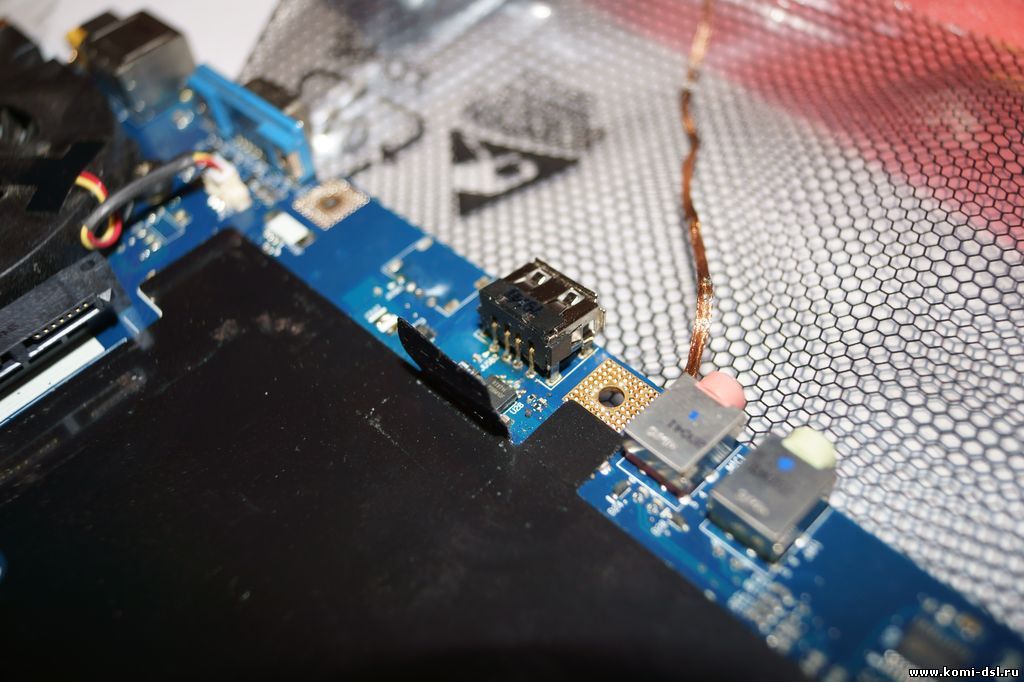

Вот наш выпаянный юсб.

yarcev20071Дата: Понедельник, 04.02.2013, 11:02 | Сообщение # 6
Шифгретор
Группа: Администраторы
Сообщений: 10685
Награды: 13
Репутация: 16
Статус: Offline
Теперь нам надо впаять готовые юсб в разъем проблемной платы.
Для этого освобождаем площадку от оставшегося припоя до варианта- видны дырки, чтоб можно было не проблематично засунуть готовый юсб разъем.
Тут несколько вариантов- использовать нагретую иголку, при помощи фена разогреть контакты и так всовывать разъем,использовать оловоотсос,- но я все остатки стандартно убрал той же оплеткой.
Итак- засунули разъем, пропаяли контакты(добавили олова)
Есть контакт.

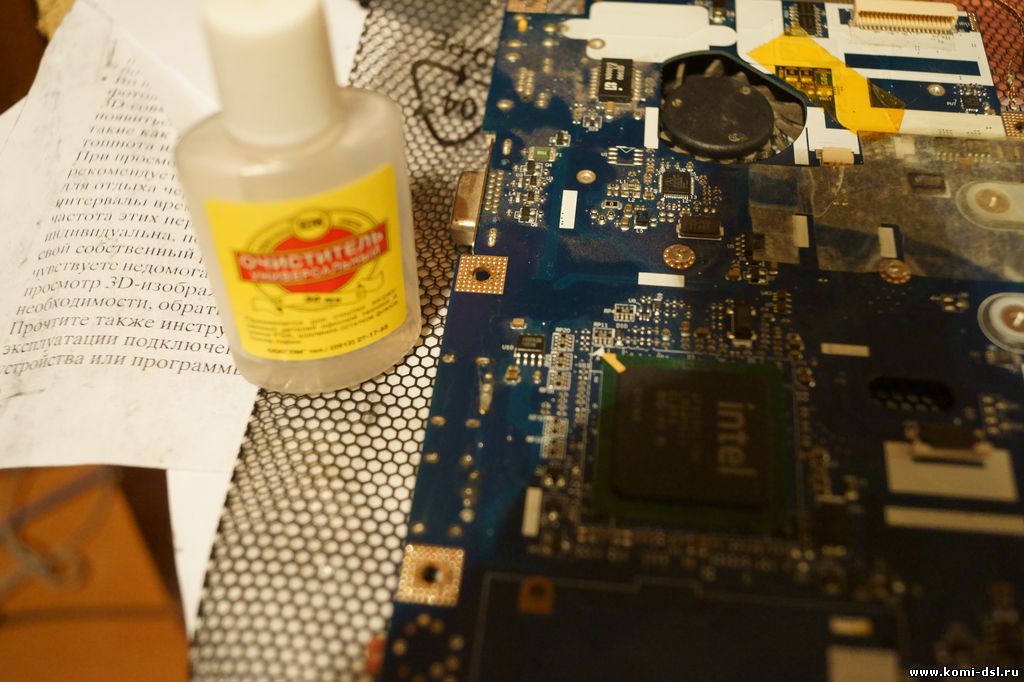

После того, как все пропаяно очищаем платформу от скопившейся "грязи" в виде олова, кислоты, потных капель со лба Biggrin при помощи очистителя и ватной палочки.

yarcev20071Дата: Понедельник, 04.02.2013, 11:16 | Сообщение # 7
Шифгретор
Группа: Администраторы
Сообщений: 10685
Награды: 13
Репутация: 16
Статус: Offline
Собираем ноутбук...


Ах да! Самый необходимый инструмент в демонтажных работах!






Проверяем работоспособность юсб



Допиваем пиво.. Biggrin

Источник
Сервис мануал к данному ноутбуку
Перепечатка статьи только с разрешения автора.
